鋼筋擠壓連接接頭的質量驗收在使用套筒擠壓連接前,首先對鋼筋擠壓連接接頭進行單體性能試驗,質量得以確認后，在施工中不必重復做這些試驗,只做拉伸試驗即可。

施工中對擠壓鋼筋連接接頭的檢查項目和抽檢批量作以下規定:

(1)質量檢查質量檢 查包括外觀檢查和拉伸試驗兩部分。首先施工人員應對全部鋼筋接頭外觀質量進行檢查;拉伸試驗以同批號鋼套筒且同一制作條件的500個接頭為一批,不足500個接頭仍為一~批。

(2)試件數量在施工人 員自檢合格的基礎上抽檢10 %的接頭外觀進行檢查。拉伸試件從每批接頭中抽取3個,拉伸試件應從工程中隨機抽取。當現場抽取有困難時,可制作與現場條件完全相同的接頭試件。

(3)外觀檢查的質量要求外觀檢查采用專用工具或游標卡尺檢測。接頭擠壓道數和壓痕尺寸應符合表1和表2規定的指標;接頭兩端鋼筋上應顯露檢查標志線;接頭上不得有劈裂、裂縫或影響接頭性能的其他表面缺陷;接頭處2根連接鋼筋軸線彎折角不得大于4°。

(4)拉伸試驗的質量要求3 個試件中如有1個試件拉伸試驗不符合要求,應取6個試件復檢。復檢結果如仍有1個試件不符合要求,則該批接頭判為不合格。

4.2鋼套筒的質量驗收

(1)外觀檢查鋼套筒外觀檢查抽樣率為10%,外觀質量要求表面不能有影響性能的裂縫、折疊、分層等缺陷存在。鋼套筒表面的壓接標志應清晰,中部兩壓接標志距離應不小于20 mm。

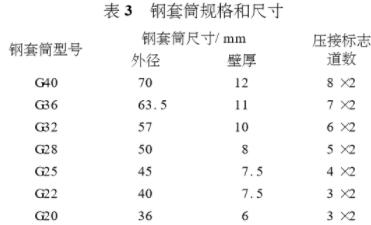

鋼套筒尺寸應符合表3的要求。

(2)力學性能驗收鋼套筒 在具有原材質量證明的基礎.上進行力學性能復驗。要求同爐號、同規格鋼材制成的鋼套筒為一批,每批制取1根拉伸試樣,試驗結果應符合優質碳素鋼結構的要求。如果進行硬度測試,其結果也應符合國標的有關規定。

鋼筋套筒冷擠壓連接是鋼筋混凝土結構施工中鋼筋連接的一項新技術,與傳統的焊接相比,具有操作筒單、施工速度快,連接時無明火不受天氣及自然環境的影響,接頭質量穩定可靠,應用廣泛,檢驗直觀等優點,有著較好的推廣使用價值和應用前景。

本文地址:http://m.sharpinteract.com/article-242.html，以上文字由衡水安達機械整理發布，嚴禁盜用。
